Вернуться в Резервуары рулонного типа РВС

Резервуар вертикальный стальной РВС-1500

Резервуар вертикальный стальной РВС-1500
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
1500 м3
Рабочая температура:
От -65 до 160 °C
Материал корпуса:
Сталь
Размещение:
Наземное
Среда:
Нефть и технологические смеси
Давление:
до 5 кПа
Сейсмостойкость:
не более 9 баллов
Срок службы:
10 лет
Производитель:
ООО "НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

РВС-20
РВС-25
РВС-30
РВС-50
РВС-75
РВС-100
РВС-150
РВС-200
РВС-300
РВС-400
РВС-500
РВС-600
РВС-700
РВС-1000
РВС-1500
РВС-2000
РВС-3000



Резервуары вертикальные стальные (РВС) объемом 1500 м3 предназначены для стационарного хранения нефти, нефтепродуктов, технологических смесей и других жидкостей плотностью до 1 т/м3.

Вертикальные резервуары при сравнительно невысокой стоимости и коротких сроки возведения обладают высокой надежностью и долговечностью, что позволят использовать их на объектах повышенной опасности.

ООО НПО "Спецнефтемаш" производит вертикальные стальные резервуары в соответствии с ТУ 3615-001-24009276-2015 и имеет необходимые Сертификаты соответствия.

Технические характеристики

Резервуары вертикальные стальные РВС-1500 обладают следующими техническими характеристиками:

  • Объем: 1500 м3;
  • Максимальная плотность хранимого продукта: 1,6 т/м3;
  • Максимальная рабочая температура: 160 ºС;
  • Внутреннее избыточное давление: до 5 кПа;
  • Кол-во рулонов: 1.

Чертеж РВС-1500

Резервуар вертикальный стальной РВС-1500. Эскиз


Массогабаритные параметры РВС-1500

Габаритные размеры

Внутренний диаметр стенки, мм Высота стенки, мм Количество поясов, шт Высота пояса, мм
15180 8940 6 1490

Классификация резервуаров РВС-1500

По назначению вертикальные стальные резервуары могут быть:

  • Сырьевые (для хранения сырой нефти);
  • Технологические (для сброса пластовой воды, отстоя и подрезки нефти);
  • Товарные (для хранения обезвоженной и обессоленной нефти).

По типу крыши емкости РВС-1500 делятся на:

  • РВС – резервуар вертикальный стальной со стационарной крышей без понтона.
  • РВСП – резервуар вертикальный стальной со стационарной крышей и понтоном
  • РВСПк – резервуар вертикальный стальной с плавающей крышей.
  • Резервуары с защитной стенкой («стакан в стакане»).

РВС

РВС-1500

Используются для хранения продуктов с относительно низкой летучестью (с давлением насыщенных паров не более 26,6 кПа) и температурой воспламенения более 610С. Наиболее часто в таких цилиндрических резервуарах складируют мазут, дизельное топливо, бытовой керосин, битум, гудрон, масла (в том числе пищевые) и воду.

Также могут применяться для хранения более летучих (с ДНП до 93,3 кПа) и легко воспламеняемых продуктов. В таких случаях резервуар РВС оборудуется газовой обвязкой или установкой улавливания легких фракций.

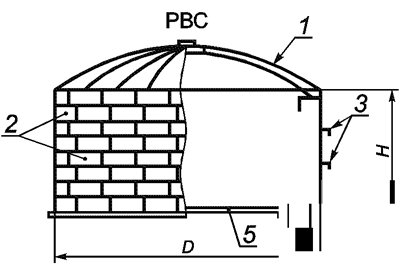

На изображении: 1 - каркас крыши; 2 - пояса стенки; 3 - промежуточные кольца жесткости; 5 - центральная часть днища.


РВСП

РВСП-1500

Используются для хранения продуктов с давлением насыщенных паров в пределах 26,6 – 93,3 кПа и температурой воспламенения менее 610С. Наиболее часто в них складируются нефти, бензины, керосины, реактивное топливо.

Понтон представляет собой жесткое газонепроницаемое плавающее покрытие в форме диска, помещаемое на зеркало продукта внутри цилиндрического резервуара так, чтобы было закрыто не менее 90% его площади. Понтон служит для снижения скорости насыщения газовоздушного пространства резервуара вертикального парами хранимого продукта.

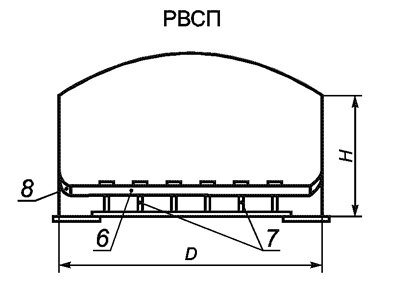

На изображении: 6 - понтон; 7 - опорные стойки; 8 - уплотняющий затвор.


РВСПк

РВСПк-1500

Данная конструкция резервуара предполагает использование кровли, располагаемой на поверхности хранимого продукта с полным контактом. Плавучесть кровли достигается за счет применения герметичных отсеков или коробов. Исключение вращения плавающей крыши резервуара достигается использованием направляющих труб.

Недостаток плавающей крыши – возможность загрязнения хранимого продукта вследствие осадков. Также бывают случаи примерзание уплотняющего затвора крыши к стенке. Преимущества такой конструкции кровли в снижении потерь продукта от испарения.

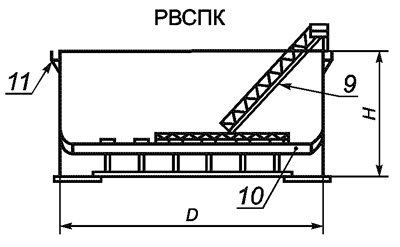

На изображении: 9 - катучая лестница; 10 - плавающая крыша; 11 - верхнее кольцо жесткости (площадка обслуживания).


Цилиндрические резервуары с защитной стенкой

РВСЗС-1500

Данная конструкция резервуара вертикального используется на производственных площадках, где нет возможности устройства обваловки резервуарного парка.

Также цилиндрические резервуары с защитной стенкой строятся вблизи водоемов и жилых поселений для обеспечения безопасности окружающей среды и населения. Защитная стенка монтируется с целью исключить разлив продукта при разгерметизации рабочего резервуара.

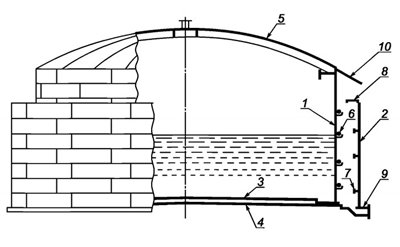

На изображении: 1 — основная стенка; 2 — защитная стенка; 3 — основное днище; 4 — защитное днище; 5 — стационарная крыша; 6 — аварийные канаты; 7 — кольца жесткости; 8 — ветровое кольцо; 9 — лотковый зумпф; 10 — атмосферозащитный козырек.


Способы изготовления

Метод рулонирования

Основыное преимущество данного метода состоят в уменьшении сварочных работ на монтажной площадке в среднем на 80%, поскольку работы по соединению и сварке стеное, днищ, понтонных днищ и днищ плавающих крыш проводятся в заводских условиях с применением полуавтоматической сварки.

Стальные листы размером 1500х6000 мм сваривают полуавтоматического оборудования в полотнища требуемых размеров и сворачивают на специальные приспособления, которые обеспечивают транспортировку до места назначения. Длина рулонов достигает 18 м, а вес согласовывается с грузоподъемностью подвижного состава.

Метод полистовой сборки

Полистовая сборка применяется для нефтяных резервуаров с толщиной стенки нижнего пояса свыше 18 мм, а так же для всех типоразмеров резервуаров в случае отсутствия места на строительной площадке. Для стенок полистовой сборки применяется прокат шириной от 1,8 м до 3,0 м.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Как заказать резервуар РВС-1500?

Клиенты могут узнать всю необходимую информацию и оформить заказ, связавшись со специалистами ООО НПО "Спецнефтемаш" по указанным на сайте контактным данным. После принятия заявки специалисты компании произведут расчет стоимости подземных горизонтальных резервуаров и доставки до Губкина, выберут подходящую конструкцию вертикальных резервуаров типа РВС-1500, помогут определиться при выборе необходимого количества изделий.
