Вернуться в Емкости подземные горизонтальные дренажные ЕП, ЕПП

Емкость подземная дренажная ЕП-12,5, ЕПП-12,5

Емкость подземная дренажная ЕП-12,5, ЕПП-12,5
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
12,5 м3
Рабочая температура:
От -45 до 80 °C
Материал корпуса:
сталь Ст3сп, 09Г2С-9, 09Г2С-8, 12Х18Н10Т
Рабочее избыточное давление:
не более 0,07 МПа
Климатическое исполнение:
УХЛ1, Т1
Группа сосуда по ГОСТ Р 52630-2012 :
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"


Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Типоразмеры в наличии:

ЕП-3
ЕП-5
ЕП-8
ЕП-12,5
ЕП-16
ЕП-25
ЕП-40
ЕП-63
ЕП-100
ЕП-200



Емкость дренажная ЕП-12,5 (ЕПП-12,5) – аппарат горизонтального размещения, предназначенный для сбора и содержания отходов нефтехимической, нефтегазовой, промышленности. Не предназначен для работы со сжиженными углеродными газами. Вместимость – 12,5 кубометра.

ООО НПО «Спецнефтемаш» занимается изготовлением емкостей типа ЕП-12,5 и ЕПП-12,5, стандартных и нестандартных габаритов. У нас можно заказать аппарат, который оптимально впишется в рабочее пространство и обеспечит эффективную работу вашей площадки.

Сам резервуар имеет цилиндрическую форму корпуса с овальным или коническим днищем. Может выполняться в разных конструктивных формах в зависимости от условий его размещения.



Технические характеристики

ООО НПО «Спецнефтемаш» занимается изготовлением ЕП-12,5 (ЕПП-12,5) в соответствии с нормами ГОСТ. Мы работаем по внутреннему ТУ 3615-001-24009276-2015. По вашей заявке изготовим резервуар с подогревателем или без. Все конструкции нашего производства имеют следующие характеристики.

  1. Вместимость – 12,5 куб. метра.
  2. Материал исполнения – качественная сталь марки 09Г2С (в зависимости от требуемого климатического исполнения может использоваться листовая стать Ст3сп, 16ГС, 10Г2С1).
  3. Долговечность службы – от 20 лет.
  4. Скорость проникновения коррозии – 100 мкм (0,1 мм) в год.
  5. Группа сосуда (по ГОСТ Р 52630–2012) – 5а.

Емкость подземная ЕП-12,5 эксплуатируется при температурах окружающей среды от 80 градусов тепла до 45 градусов ниже нуля. Оборудование устойчиво к сейсмическому воздействию. Согласно результатам испытания, проведенных в 2017 году (подтвержденных сертификатом), сосуд может эксплуатироваться на площадках с сейсмическим фоном до 9 баллов по шкале интенсивности MSK-64.

Требования к рабочей системе: уровень давления не должен превышать 0,07 МПа. Сосуды предназначены для работы с нефтепродуктами, маслами, отходами нефтепереработки, чья плотность не превышает 800–1000 кг/куб. метр. Горизонтальная емкость ЕП-12,5 (ЕПП-12,5) рассчитана на II–IV классы опасности субстанций (по ГОСТ 12.1.007–76). Оборудование не может использоваться для работы с СУГ и субстанциями с высоким содержанием сероводорода (не более 1,8% в газовом состоянии).

Типы емкостей

В зависимости от рабочих температур окружения и особенностей среды аппараты исполняются в двух вариантах:

  • ЕП-12,5 без подогревателя, рисунок 1;
  • ЕПП-12,5 с подогревателем, рисунок 2.

Емкость подземная дренажная ЕП-12,5. Чертеж Емкость подземная дренажная ЕП-12,5. Чертеж
Рисунок 1 - Емкость подземная дренажная ЕП-12,5

Емкость подземная дренажная ЕПП-12,5. Чертеж Емкость подземная дренажная ЕПП-12,5. Чертеж
Рисунок 2 - Емкость подземная дренажная с подогревателем ЕПП-12,5

Система подогрева, в свою очередь, тоже реализуется в двух исполнениях.

  1. Емкости подземные ЕПП-12,5 с электроприбором, в качестве которого выступает нагревающий кабель. Последний монтируется на корпус снаружи и обеспечивает заданный объем температуры среды.
  2. Аппарат со змеевиком. Пароводяная система представляет собой трубку с циркулирующей горячей смесью и устанавливается внутри корпуса.

ЕПП-12,5 с подогревателем применяются в климатических зонах с пониженными температурами в холодный сезон. Кроме систем подогрева, для сохранения необходимого термического режима в корпусе может использоваться технология дополнительной изоляции.

Габаритные размеры ЕП-12,5

Размеры, мм Масса пустого аппарата, кг
D L L1 L2 L3 L4 L5 l1 l2 H H1 h S
2000 4300 3800 1300 1400 730 2170 2070 200 3660 1300 600 8 2860

Габаритные размеры ЕПП-12,5

Размеры, мм Пов-ть теплообмен, F, кв.м Масса пустого аппарата, кг
L L1 L2 L3 L4 L5 l1 l2 H H1 h S
4300 3800 1300 1400 730 2170 2070 200 3660 1300 600 8 2,7 2920

Таблица штуцеров

Обозначение Назначение Проход условный Ду, мм Давление условное Ду, МПа (кгс/см 2) Вылет, мм
А1 Люк 800 0,3 (3)
Б1 Для насоса 700 0,6 (6)
В1 Ввод продукта 200
Г1 Вывод продукта 65
Д1 Вывод продукта аварийный 150
Е1 Ввод пара 100 1,6 (16) 200
Ж1 Воздушник 100 1,6 (16) 200
З1 Для уровнемера 80 4,0 (40)
З2 Для уровнемера 65 4,0 (40)
И1 Для термопреобразователя 50 1,6 (16)
К1 Для манометра 50/М20´1,5 1,6 (16) 200
Л1* Ввод теплоносителя 20
М1* Вывод теплоносителя 20
Н1** Ввод теплоносителя 20
О1** Вывод теплоносителя 20
П1*** Слив воды после гидроиспытания 40G1½
*Для емкостей типа ЕПП
**Для емкостей с колодцем
***При необходимости предприятию-изготовителю

Материальное исполнение

Наименование Исполнение по материалам
1 2 3
Рабочая температура дренируемого нефтепродукта от минус 15 до 80 °C
Допустимая минимальная температура стенки под давлением, °C
Минус 20 Минус 40 Минус 60
Марки стали, обозначение стандарта и технических требований
Листовая сталь Ст3сп, Ст3пс, Ст3Гпс, категорий 4 и 5 ГОСТ 380, ГОСТ 14637 16ГС, 09Г2С категорий 6, 12 ГОСТ 5520 09Г2С, 10Г2С1 категорий 8, 09Г2С-17 ГОСТ 5520
Поковки Ст3сп ГОСТ 380, Ст20 ГОСТ 1050, Ст20К ГОСТ 5520, группа IV ГОСТ 8479 16ГС, 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543 группа IV ГОСТ 8479 09Г2С ГОСТ 19281, 10Г2 ГОСТ 4543, группа IV ГОСТ 8479
Патрубки штуцеров Сталь 10, 20 ГОСТ 1050, группа А, Б ГОСТ 550, группа В ГОСТ 8731, 8733 10Г2 ГОСТ 4543, группы А, Б ГОСТ 550, группа В ГОСТ 8731
Трубы подогревателя Сталь 10, 20 ГОСТ 1050, группы А, Б ГОСТ 550, группа В ГОСТ 8733

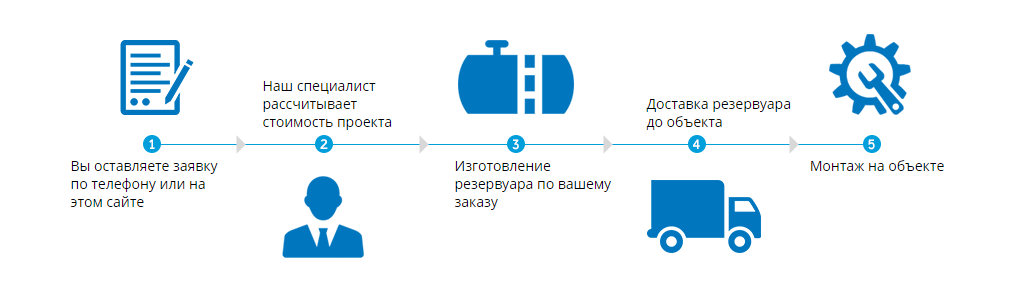

Как мы работаем

Как мы работаем

Формула обозначений

При заказе на производство подземной дренажной емкости ЕП-12,5 и ЕПП-12,5 используются следующие обозначения:

ЕП–12,5–2000–2–1–Т–К, где:

  • ЕП – сосуд без подогревателя. Подземная емкость с подогревателем обозначается ЕПП.
  • 12,5 – вместимость, измеряется в кубометрах.
  • 2000 – диаметр обечайки.
  • 2 – конструкция с нефтяным насосом НВ-Е 50/50, длина погружной части которого составляет 3,7 м (или 3,9 м, если это нефтяной полупогружной 12НА-9х4). Конструктивное исполнение бывает в двух вариантах (обозначается соответственно 1, 2). При исполнении 1 длина погружной части насосного оборудования составляет 3–3,2 м в зависимости от его модели (НВ-Е 50/50 и 12НА-9х4).
  • 1 – марка стали, в примере – Ст3пс4, такие сосуды используются в районах с предельной температурой холодной 5-дневки до 20 градусов мороза. Материальное исполнение может быть в трех вариантах. При 2-м исполнении используют марку 16ГС (предельная температура в холодный сезон – до 40 градусов мороза). Самые термоустойчивые марки стали применяются для 3 исполнения (09Г2С). Такие сосуды эксплуатируют в регионах с минимальной температурой зимней 5-дневки до 60 градусов ниже нуля.
  • Т указывает на проведение термообработки аппарата.
  • К – емкость с подогревателем, установленном на насосном штуцере.

Информация для заказа

ООО НПО «Спецнефтемаш» изготавливает подземные дренажные емкости стандартных габаритов и по индивидуальным параметрам заказчика, с различными системами подогревателей, под использование в разных климатических зонах. Чтобы заказать аппарат в Кузнецке, обращайтесь к нашим менеджерам по телефону 8–800–3021–565 или напишите на адрес marketing@snmash.ru.

Для расчета стоимости укажите:

  • Размеры оборудования.
  • Количество горловин и их высоту (по умолчанию в корпусе предусмотрено две горловины – для сбора и технического обслуживания).
  • Климатические условия района размещения площадки, на которой будет установлено оборудование.
  • Тип аппарата (горизонтальная емкость ЕПП-12,5 или ЕП-12,5).
  • Способ антикоррозионного покрытия.
  • Техническое оснащение (по заявке заказчика мы сможет установить манометры, тонометры, систему фильтрации, термометры).
  • Способ изоляции (термо- и гидро).

При необходимости наш специалист поможет определиться с оптимальной комплектацией, конструктивным и материальным исполнением. Обращайтесь, мы предлагаем купить ЕП-12,5, ЕПП-12,5 высокого качества по оптимальной цене.
